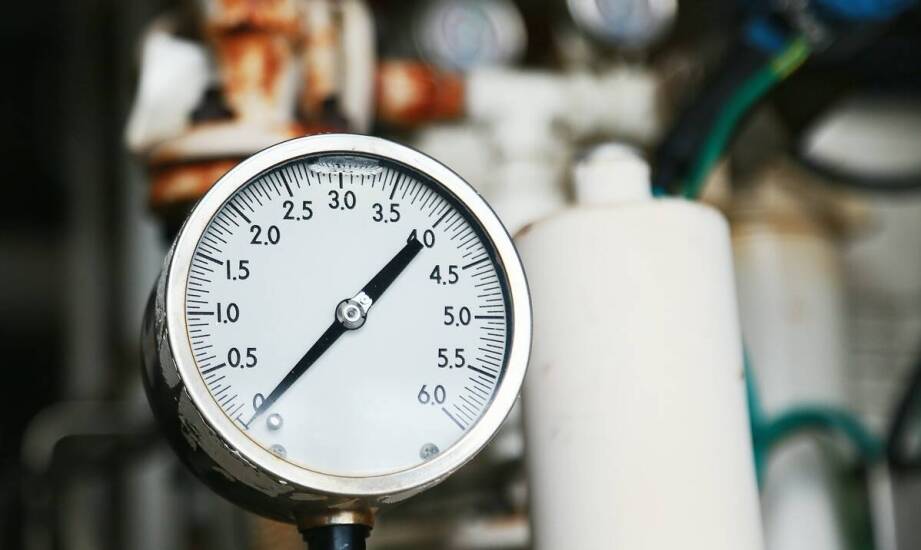

Jak wybrać odpowiedni manometr do instalacji centralnego ogrzewania?

Potrzebujesz prostego klucza: wybierz manometr z zakresem 0–4 lub 0–6 barów, klasą dokładności min. 1.6–2.5, odpowiednim typem przyłącza (dolne lub tylne) i materiałem obudowy odpornym na warunki instalacji. Normalne ciśnienie robocze CO to zwykle 1–2 bary, więc zadbaj, aby wartość robocza wypadała w środkowej części skali. W instalacjach z wibracjami postaw na manometr glicerynowy. Upewnij się, że gwint pasuje do armatury i że urządzenie jest zgodne z maksymalnym ciśnieniem układu.

Przeczytaj również: Funkcjonalność i estetyka ogrodu zimowego: jak je połączyć?

Najważniejsze kryteria doboru manometru do CO

Zakres pomiarowy to klucz. W domowych instalacjach CO ciśnienie robocze wynosi zwykle 1–2 bary, a maksymalne projektowe 3 bar. Dlatego praktyczny wybór to skala 0–4 b lub 0–6 b, aby uniknąć „dobijania” wskazówki do końca i mieć zapas na skoki ciśnienia. Optymalnie, robocze 1–2 bary powinny wypadać w środku skali, co poprawia czytelność i dokładność.

Przeczytaj również: Dlaczego czyszczenie studni jest tak ważne?

Dokładność pomiaru decyduje o wiarygodności odczytu. Do CO sprawdzają się klasy 1.6–2.5 (im mniejsza liczba, tym lepsza precyzja). Gdy zależy Ci na szybkim wykryciu anomalii (np. spadków ciśnienia przez ubytek wody), wybierz klasę 1.6.

Przeczytaj również: Integracja P.POŻ. z szkoleniami BHP - jak zapewnić kompleksowe przygotowanie do pracy?

Rodzaj manometru: zwykły (suchy) lub glicerynowy. Glicerynowy tłumi drgania i stabilizuje wskazówkę – polecany przy pompach, kotłach z wyraźnymi wibracjami lub węzłach z bliską armaturą. Suchy wystarczy w spokojnych odcinkach instalacji.

Typ przyłącza i średnica gwintu muszą pasować do armatury: najczęściej G1/4” lub G1/2”. Wybieraj przyłącze dolne (do montażu na kolektorze/armaturze poziomej) albo tylne (do paneli i tablic). Niedopasowanie gwintu oznacza nieszczelności albo konieczność redukcji, co wydłuża montaż.

Materiał obudowy wpływa na trwałość. Metalowa obudowa (stal, mosiądz) lepiej znosi uderzenia i temperaturę kotłowni niż tworzywo. W instalacjach z podwyższoną wilgotnością warto rozważyć obudowę z szybą z poliwęglanu i uszczelnieniem.

Kompatybilność z instalacją obejmuje temperaturę medium, medium (woda, glikol), pozycję montażu (pion) i maksymalne ciśnienie układu. Sprawdź, czy producent dopuszcza pracę z glikolem i temperatury rzędu 90–110°C po stronie kotłowej.

Dobór skali i klasy wskazań – praktyczne ustawienia

Ustaw normalne ciśnienie robocze w środkowej części skali (np. 2 bary w skali 0–6 b). Dzięki temu łatwiej odczytasz wahania i szybciej wychwycisz odchylenia. Gdy skala jest za szeroka (np. 0–10 b), każdy działek odpowiada dużej zmianie, a drobne spadki pozostają niewidoczne.

W budynkach wielokondygnacyjnych lub z długimi pionami dobierz wyższą skalę, jeśli maksymalne ciśnienie bezpieczeństwa zbliża się do 3 bar. Zawsze uwzględnij pracę naczynia wzbiorczego i zaworu bezpieczeństwa, aby uniknąć częstego „dochodzenia” wskazówki do końca skali.

Kiedy wybrać manometr glicerynowy?

Jeśli instalacja generuje drgania (blisko pompy, kotła na paliwo stałe, sprężarki węzła), manometr glicerynowy ustabilizuje wskazania, wydłuży żywotność mechanizmu i ułatwi odczyt. Gliceryna amortyzuje uderzenia hydrauliczne i wahania temperatury. W układach spokojnych, z pompami o płynnej modulacji, wystarczy manometr suchy.

Montaż i eksploatacja – jak ustawić, żeby widzieć to, co najważniejsze

Montuj manometr w pozycji pionowej, w łatwo dostępnym miejscu, z dala od bezpośrednich źródeł ciepła i intensywnych wibracji. Jeżeli to możliwe, dodaj zawór odcinający z kapilarną syfonową pętlą ochronną – ułatwia wymianę i ogranicza wpływ temperatury medium na mechanizm.

Skalę wybierz z wyraźnymi działkami co 0,1–0,2 bara w zakresie 0–4/6 b. Oznacz na tarczy markerem strefę roboczą (np. 1–2 bary), aby serwis od razu widział odchylenia. Regularnie porównuj odczyty z ciśnieniem nastaw zaworu bezpieczeństwa i wskazaniem naczynia przeponowego po przeglądzie.

Najczęstsze błędy przy doborze i jak ich uniknąć

• Skala 0–10 b w instalacji o pracy 1–2 b – skutkuje niską czytelnością; wybierz 0–4/6 b.
• Niedopasowany gwint lub przyłącze tylne zamiast dolnego – prowadzi do nieszczelności lub trudnego odczytu.
• Manometr suchy w miejscu drgań – wskazówka „pływa”; wybierz wersję glicerynową.
• Zbyt niska klasa dokładności (>2.5) – utrudnia diagnozę drobnych spadków ciśnienia.
• Montaż blisko gorących elementów bez syfonu – skraca żywotność mechanizmu.

Jak przełożyć parametry na realny wybór – szybki przykład

Dla typowego kotła wiszącego w domu jednorodzinnym: ciśnienie robocze 1,5–2,0 b, zawór bezpieczeństwa 3 b. Wybór: manometr 0–6 b, klasa 1.6–2.5, przyłącze dolne G1/4”, obudowa metalowa, suchy (jeśli daleko od pompy) lub glicerynowy (jeśli blisko pompy). Odczyt w pionie, strefa 1–2 b zaznaczona na tarczy.

Bezpieczeństwo i diagnostyka – co mówi wskazówka?

Wzrost powyżej 2,5–3 bar sygnalizuje problem z naczyniem przeponowym lub zaworem napełniającym. Spadek poniżej 1 bara może oznaczać ubytek medium, zapowietrzenie lub nieszczelność. Precyzyjny, dobrze dobrany manometr szybko ujawni te zjawiska, co poprawia bezpieczeństwo i wydajność pracy układu.

Co kupić i gdzie szukać?

Jeśli potrzebujesz dopasować produkt pod konkretną instalację, sprawdź Manometry do instalacji CO – znajdziesz tam wersje suche i glicerynowe, różne zakresy skali, przyłącza dolne/tylne oraz obudowy do pracy w trudniejszych warunkach.

Checklist: zanim zamówisz manometr

• Ciśnienie robocze i maksymalne układu (dobierz skalę 0–4/6 b, robocze w środku skali).
• Klasa dokładności (1.6–2.5 do CO).
• Typ przyłącza i gwint (dolne/tylne, G1/4” lub G1/2”).
• Rodzaj manometru (suchy vs. glicerynowy – wibracje).
• Materiał obudowy i odporność na temperaturę/medium.
• Pozycja montażu i dostęp do odczytu (pion, z dala od źródeł ciepła).
